Wirtualna strzelnica laserowa POJEDYNEK

Pojedynek to multimedialny, przenośny strzelecki system szkolno-treningowym opracowany na potrzeby rynku cywilnego, który nie podlega obrotowi koncesyjnemu.

Wirtualna strzelnica Pojedynek powstała w oparciu o ponad dwudziestoletnie doświadczenie producenta w opracowaniach, produkcji, wdrażaniu i wsparciu technicznym gwarancyjnym oraz pogwarancyjnym multimedialnych systemów szkolno-treningowych na potrzeby Sił Zbrojnych RP. Oferowana technologia umożliwia dużą swobodę i bezpieczeństwo korzystania z systemu przez szkoły, organizacje o charakterze proobronnym, instytucje i podmioty prywatne.

System „POJEDYNEK” wypełnia wszystkie wymagania wirtualnej strzelnicy określone w Konkursie Ofert MON pn. „Strzelnica w powiecie 2024” na dofinansowanie zadań związanych z utworzeniem wirtualnej strzelnicy.

System spełnia również wszystkie wymagania Programu Olimpia – Programu budowy przyszkolnych hal sportowych.

Firma Autocomp Management do tej pory zrealizowała  i dostarczyła 243 systemy „POJEDYNEK”, w tym:

    • w roku 2021 – 33 komplety

    • w roku 2022 – 92 komplety

    • w roku 2023 – 118 kompletów

226 systemów zakupiły jednostki samorządu terytorialnego dla szkół w ramach Konkursu MON pn. „Strzelnica w powiecie”, pozostałe 17 systemów zakupiły  prywatne  szkoły, uczelnie oraz inne podmioty gospodarcze.

Firma Autocomp Management zapewnia na terenie całego kraju serwis gwarancyjny i pogwarancyjny dostarczonych systemów oraz wsparcie doradczo-techniczne konsultanta telefonicznego przez 24 godz./dobę.

System „POJEDYNEK”, poza polską wersją językową, posiada również wersję angielską, niemiecką oraz litewską, co w połączeniu z ogólną charakterystyką systemu pozwoliło na znalezienie jego nabywców w Austrii oraz na Litwie.

System posiada wymagane Konkursem Ofert „Strzelnica w powiecie 2024” Certyfikat Zgodności oraz  Deklarację zgodności CE . System jest bezpieczny dla Użytkownika.

Laser zastosowany w systemie to bezpieczny laser klasy I (pierwszej) zgodny z normą PN-EN 60825-1:2014, co potwierdziliśmy badaniami w Instytucie Badawczym Wydziału Optoelektroniki Wojskowej Akademii Technicznej.


Przeznaczenie

Wirtualna strzelnica POJEDYNEK pozwala na naukę i doskonalenie umiejętności w zakresie:

    • bezpiecznego posługiwania się bronią, w tym jej obsługi manualnej;

    • celowania z wykorzystaniem różnych rodzajów celowników mechanicznych i kolimatorów o „małych” powiększeniach;

    • ćwiczeń w obserwacji – wykrywania, rozpoznania i identyfikacji celów;

    • prowadzenia celnego ognia z różnych postaw, na różnych odległościach, w tym do celów ruchomych, ukazujących się, przy zmiennych warunkach oświetleniowych i ograniczonej widoczności;

    • wspólnego wykonywania zadań strzeleckich o różnym stopniu skomplikowania.

Możliwości

W ramach funkcjonalności oprogramowania do prowadzenia ćwiczeń Użytkownik otrzymuje m.in:

    • możliwość intuicyjnej obsługi systemu bezpośrednio z menu ekranowego z wykorzystaniem klawiatury bezprzewodowej i/lub broni treningowej;

    • możliwość indywidualnego przystrzelenia broni treningowej do przeprowadzenia ćwiczenia – indywidualne przystrzelenie broni treningowej przeprowadzane jest „w trybie systemowym” (nie mechanicznie) i ma na celu dopasowanie zgrywania przyrządów celowniczych do indywidualnych właściwości strzelca na czas przeprowadzenia ćwiczenia i jego kolejnego powtarzania do zakończenia. System umożliwia również przeprowadzenie globalnego przystrzelenia broni treningowej np. przez instruktora, które zapisywane jest w systemie „na stałe”, tj. do przeprowadzenia kolejnego przystrzelenia globalnego. Przystrzeliwanie zgrywa punkt celowania z punktem trafienia na odległości 100 m dla karabinka i 25 m dla pistoletu;

    • możliwość prowadzenia treningu indywidualnego, prowadzony jednocześnie dla jednej do czterech osób, na jednym do czterech stanowisk strzeleckich. W ramach ćwiczenia przeprowadzane jest indywidualne podsumowanie i podstawowa analiza wyników ćwiczenia prezentowana w formie drukowanego arkusza wyników;

prowadzenie treningu indywidualnego

    • możliwość prowadzenia treningu zespołowego (jedna do czterech osób), na wspólnym stanowisku strzeleckim, w ramach zobrazowania – ćwiczenia wykreowanego z wykorzystaniem edytora tworzenia ćwiczeń – strzelań. W ramach ćwiczenia przeprowadzane jest zbiorcze podsumowanie i podstawowa analiza wyników ćwiczenia prezentowana w formie drukowanego arkusza wyników;

prowadzenie treningu zespołowego

    • możliwość prowadzenia treningu zespołowego (jedna do czterech osób) na wspólnym stanowisku strzeleckim, w ramach zobrazowania ćwiczenia w oparciu o pięć strzelań sytuacyjnych z zamkniętymi scenariuszami. Możliwość wielokrotnego użycia ćwiczeń z zamkniętymi scenariuszami, w ramach ćwiczenia przeprowadzane jest zbiorcze podsumowanie i podstawowa analiza wyników ćwiczenia prezentowana w formie drukowanego arkusza wyników;

prowadzenie treningu zespołowego

      • edytor tworzenia ćwiczeń – strzelań w oparciu o:

        • dwie lokalizacje wirtualnej przestrzeni, tj.:

          • otwartą przestrzeń do 50 m;

          • otwartą przestrzeń do 150 m

        • możliwość zmiany pory dnia (warunków oświetlenia) w przypadku wybranej otwartej wirtualnej przestrzeni

        • możliwość wyboru ilości stanowisk strzeleckich od 1 do 4

        • możliwość zmiany kąta widzenia wirtualnej przestrzeni zależnie od zakładanej postawy strzeleckiej:

          • leżąc,

          • klęcząc,

          • stojąc;

        • możliwość wyboru dla każdego stanowiska strzeleckiego – max. czterech kolejnych wirtualnych celi z zamkniętego katalogu obejmującego:

          • tarcze papierowe i kartonowe,

          • figury,

          • cele metalowe,

          • inne cele (np. balony, butelki, puszki),

        • możliwość zmiany w przypadku celu:

          • odległości na kierunku strzelania

          • przesunięcia  z kierunku strzelania – w lewo / w prawo

          • sposobu ekspozycji – podnoszący, obracający, stojący

          • sposobu poruszania – stacjonarny, poruszający się ze stałą prędkością, na stałym odcinku, w lewo, w prawo

          • czas do ekspozycji od startu ćwicenia / sygnału dźwiękowego

          • ilość trafień do zakończenia ekspozycji / rozpoczęcia kolejnej ekspozycji

          • wprowadzenia zasłony – beczka, murek, worki;

        • zapis wykreowanego ćwiczenia pod wybraną nazwą, do wielokrotnego użycia;

      • możliwość włączenia / wyłączenia bieżącego podglądu celowania i trafień dla wszystkich stanowisk strzeleckich

Cechy wirtualnej strzelnicy laserowej POJEDYNEK:

    • zwartość konstrukcji – zasadnicze zespoły systemu zabudowane zostały w obudowie montażowo-transportowej i tworzą Moduł Projekcji (MP), do zewnętrznych urządzeń dodatkowo należą: klawiatura bezprzewodowa z gładzikiem, tablet, broń treningowa – symulatory laserowe;

Moduł Projekcji wirtualnej strzelnicy laserowej Pojedynek
    • łatwość przenoszenia i transportowania – dzięki niewielkim rozmiarom zarówno Modułu Projekcji ( 40x40x40 cm, masa 20 kg ±0,5 kg) jak i pozostałych elementów (klawiatura, tablet, broń treningowa) system może przenosić jedna osoba, a w przypadku potrzeby transportu na odległość mieści się ono w bagażniku auta osobowego;

    • minimalne wymagania w stosunku do pomieszczenia przeznaczonego do jego pracy – ściana pomalowana w kolorze białym, zaciemnione okna, standardowe zasilanie z sieci 230 V;

    • łatwość doraźnego rozstawiania – system gotowy jest do pracy bezpośrednio po rozstawieniu Modułu Projekcji i podłączeniu go do zasilania, całościowe przygotowanie trwa maksymalnie 3 do 5 minut bez potrzeby wykonywania skomplikowanych czynności technicznych;

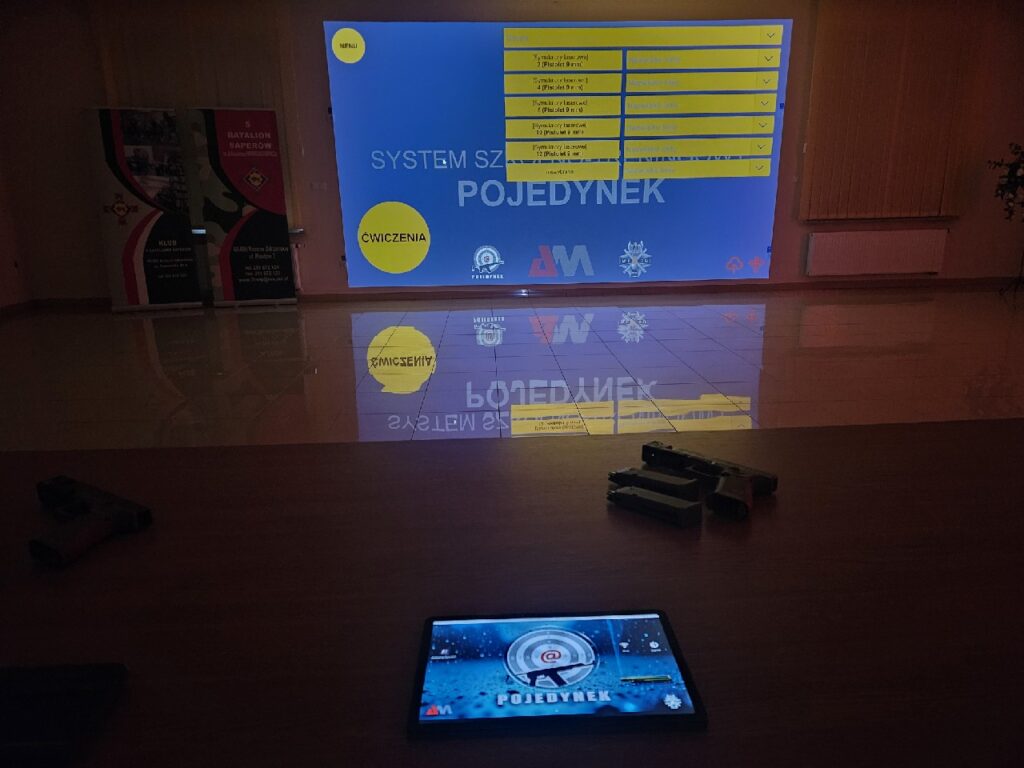

    • prostota i intuicyjność obsługi – system nie wymaga specjalistycznego przygotowania użytkownika do obsługi i prowadzenia ćwiczeń, podstawowa obsługa realizowana jest za pomocą menu ekranowego oraz klawiatury bezprzewodowej z gładzikiem;

    • wydajność i wszechstronność szkolenia – system umożliwia jednoczesne szkolenie od jednej do czterech osób (każda wyposażona w pistolet lub karabinek) zależnie od rozmiaru wyświetlanego obrazu; przygotowywane i realizowane ćwiczenia cechuje możliwość stopniowania trudności od prostych strzelań statycznych i dynamicznych uwzględniających stopień zaawansowania szkolonych do wykonywania zadań strzeleckich o różnym stopniu skomplikowania uwzględniających między innymi: dynamiczne korygowanie punktu celowania ze zmianą odległości do celu i przy jego poruszaniu, strzelenie do celów ukazujących się w reżimach czasowych, strzelanie przy zmiennych warunkach oświetlenia oraz przy ograniczonej widoczności, posiada również zaimplementowane ćwiczenia ze scenariuszami edukacyjnymi, wzmagającymi proces myślowy strzelającego w zakresie wyboru celu;

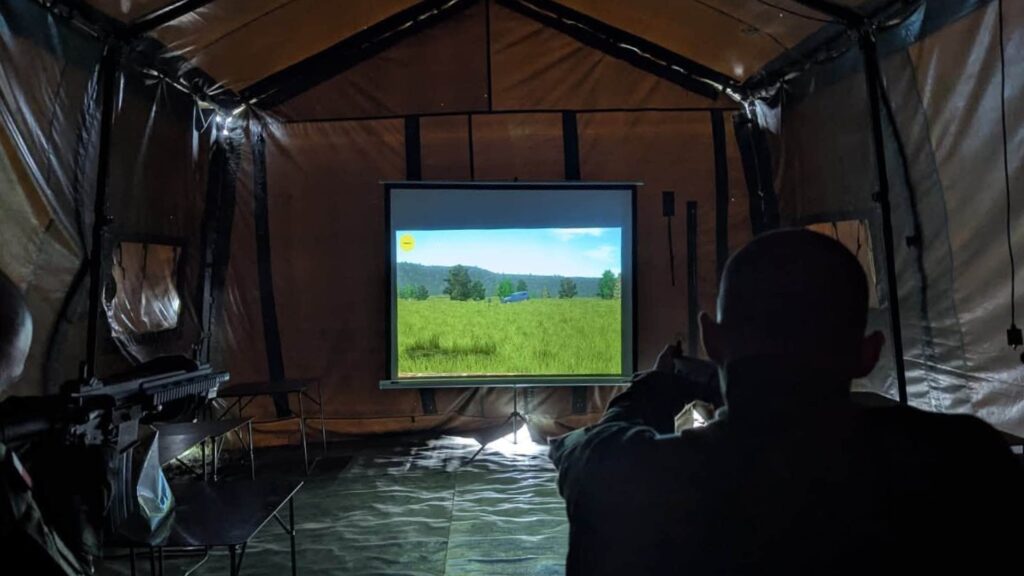

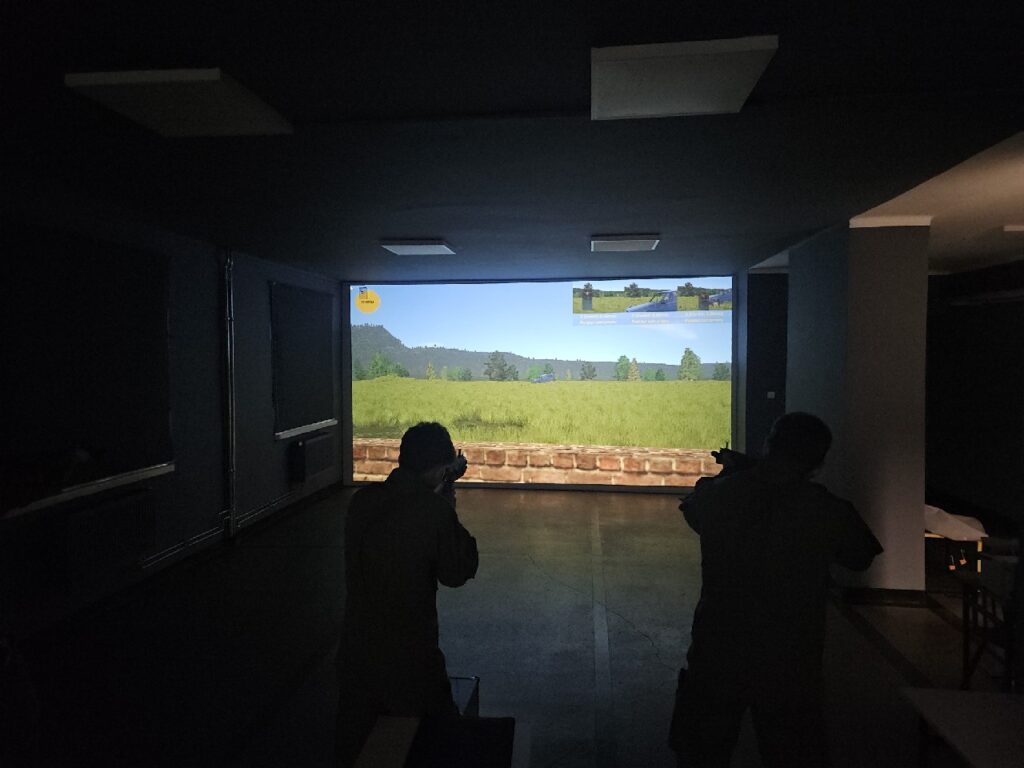

  • Trening prowadzony jest w oparciu o obraz animacji komputerowej, tworzony na bazie wirtualnej przestrzeni 3D, wyświetlany na ekranie  w postaci płaskiego obrazu. Dzięki takiemu rozwiązaniu system posiada szerokie możliwości „kształtowania” wirtualnej rzeczywistości ze zmianą pory dnia, warunków oświetleniowych, ukształtowania powierzchni, roślinności, obiektów terenowych, sprzętu oraz wpływania na przebieg zdarzeń. W oparciu o te zmienne użytkownik, zależnie od specyfikacji indywidualnej dostawy otrzymuje edytor tworzenia ćwiczeń – strzelań i ćwiczenia „sytuacyjne” z przebiegiem zdarzeń w oparciu o zamknięte scenariusze.

  • Zasada działania systemu opiera się na obserwacji ekranu przez kamerę i detekcji miejsca odbicia światła lasera wyemitowanego z modułu zamontowanego na broni treningowej. Analiza obrazu z kamery przeprowadzana jest przez odpowiednie moduły oprogramowania. Każde zarejestrowane przez kamerę trafienie w ekran rozpoczyna proces obliczania krzywej balistycznej lotu wirtualnego pocisku (zależnie od rodzaju broni i amunicji) oraz wygenerowanie jej w przestrzeni 3D, a następnie porównanie z celami 3D. Trafienia celu lub nietrafienie (uderzenie wirtualnego pocisku w ziemię) obrazowane są odpowiednio na ekranie.

Ponadto system posiada następujące właściwości i funkcjonalności:

    • zasilany jest z sieci elektrycznej 230V, z graficznym interfejsem użytkownika w języku polskim, angielskim, niemieckim i litewskim, z automatyczną kalibracją obrazu, zapewnia właściwe widzenie kątów obiektów umieszczonych na wirtualnych odległościach prowadzenia ognia niezależnie od wielkości wyświetlanego obrazu i umieszczenia w stosunku do niego stanowiska strzeleckiego oraz zapewnia łatwość przystosowania urządzenia do pracy w przypadku potrzeby doraźnego wykorzystania w innych pomieszczeniach, w tym zmiennych warunkach oświetlenia;

    • możliwość rozbudowy urządzenia o kolejne moduły poprzez łączenie np. za pomocą sieci lan, w celu rozszerzenia funkcjonalności szkoleniowej wirtualnej strzelnicy;

    • system posiada wyposażenie i oprogramowanie do zautomatyzowanego, sieciowego zorganizowania strzelań (zawodów, rozgrywek strzeleckich) w ramach współzawodnictwa między wszystkim użytkownikami systemu „ Pojedynek” w różnych lokalizacjach;

    • umożliwia prowadzenie szkolenia strzeleckiego i wykonywanie zadań strzeleckich o różnym stopniu skomplikowania, w postawach: leżąc, klęcząc, stojąc jednocześnie dla minimum 4 uczestników szkolenia z wykorzystaniem różnych rodzajów broni w tym samym czasie np. czterech ćwiczących strzelających jednocześnie z karabinu i/lub pistoletu z rozróżnialnością osób i poszczególnych egzemplarzy broni jak również z identyfikacją, który z celów został trafiony przez danego uczestnika szkolenia;

    • umożliwia prowadzenie strzelań w postaci statycznych i dynamicznych treningów dla ćwiczących o różnym stopniu zaawansowania od ćwiczeń w obserwacji, przez strzelania na celność i skupienie do wykonywania zadań strzeleckich o różnym stopniu skomplikowania;

    • system jest wyposażony w bezprzewodowe, laserowe symulatory (repliki) broni (typ i model broni będącej na wyposażeniu jednostek wojskowych SZ RP (wojsk operacyjnych i wojsk obrony terytorialnej) – czterech karabinków i czterech pistoletów, z funkcją wyzwalania strzału, tj. symulowanie strzału cechuje: realistyczna obsługa manualna symulatora (repliki) oraz działania mechanizmów broni, imitacja odgłosu strzału i zjawiska odrzutu, a także jednoznacznie rozpoznawanie przez system informatyczny zarówno strzałów w ogniu pojedynczym jak i seryjnym, możliwe jest stosowanie pasów nośnych i kabur do wykorzystywanych symulatorów broni strzeleckiej (replik);

    • umożliwia wirtualne strzelania na różne odległości z uwzględnieniem balistyki toru lotu pocisku odpowiadającego rodzajowi broni i kalibrowi amunicji umożliwiające realne korzystanie z celowników mechanicznych oraz z celowników kolimatorowych i/lub holograficznych, wymuszające uwzględnienie poprawek przy zmianie odległości prowadzenia ognia i strzelaniu do celów ruchomych;

    • umożliwia kontrolę prowadzenia strzelań w celu wyrobienia nawyków poprawnego i bezpiecznego zachowania ćwiczących;

    • umożliwia indywidualne przystrzeliwanie przez strzelca, bezpośrednio przed ćwiczeniem, każdego egzemplarza symulatora (repliki) broni, z których będzie korzystał, procedura przystrzeliwania jest wprowadzona automatycznie wraz z poprawkami uwzględniającymi, dla zastosowanych typów celowników i ich nastaw, standardowe odległości przystrzelania broni oraz indywidualne właściwości strzelającego np. jego ostrość wzroku;

    • posiada ćwiczenia ze scenariuszami o różnym stopniu trudności, w tym możliwości zmiany warunków strzelania, w oparciu o wirtualną przestrzeń strzelnicy / placu ćwiczeń / otwartych przestrzeni, a także ćwiczenia sytuacyjne realizowane w oparciu o otwarte przestrzenie np. tereny zielone, tereny miejskie;

    • umożliwia opcjonalne uzupełnianie zestawu ćwiczeń o inne scenariusze przygotowane na bazie wirtualnych przestrzeni, które cechuje zróżnicowane ukształtowanie terenu, poszycie, roślinność, zastosowanie obiektów terenowych, umożliwia dobór w tworzonych ćwiczeniach pory dnia, warunków oświetleniowych (światło sztuczne, naturalne), warunków atmosferycznych (deszcz, śnieg, mgła) oraz umożliwia wprowadzanie w tworzonych ćwiczeniach efektów specjalnych takich jak ogień, dym, dźwięki otoczenia;

    • zapewnia zobrazowanie w czasie rzeczywistym wyniku strzelania, podsumowanie / analiza efektu strzelania i archiwizacje wyników szkolenia oraz zarządzanie treningiem strzeleckim w trybie instruktora; posiada możliwość odtworzenia przebiegu strzelania w celu omówienia popełnionych błędów.

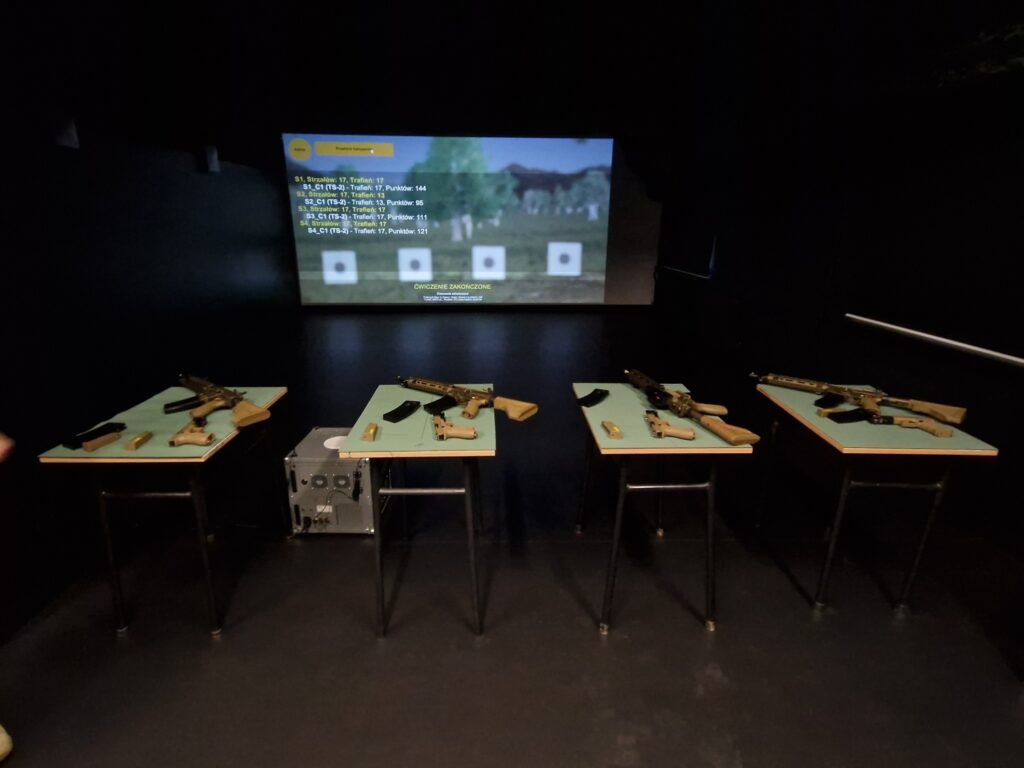

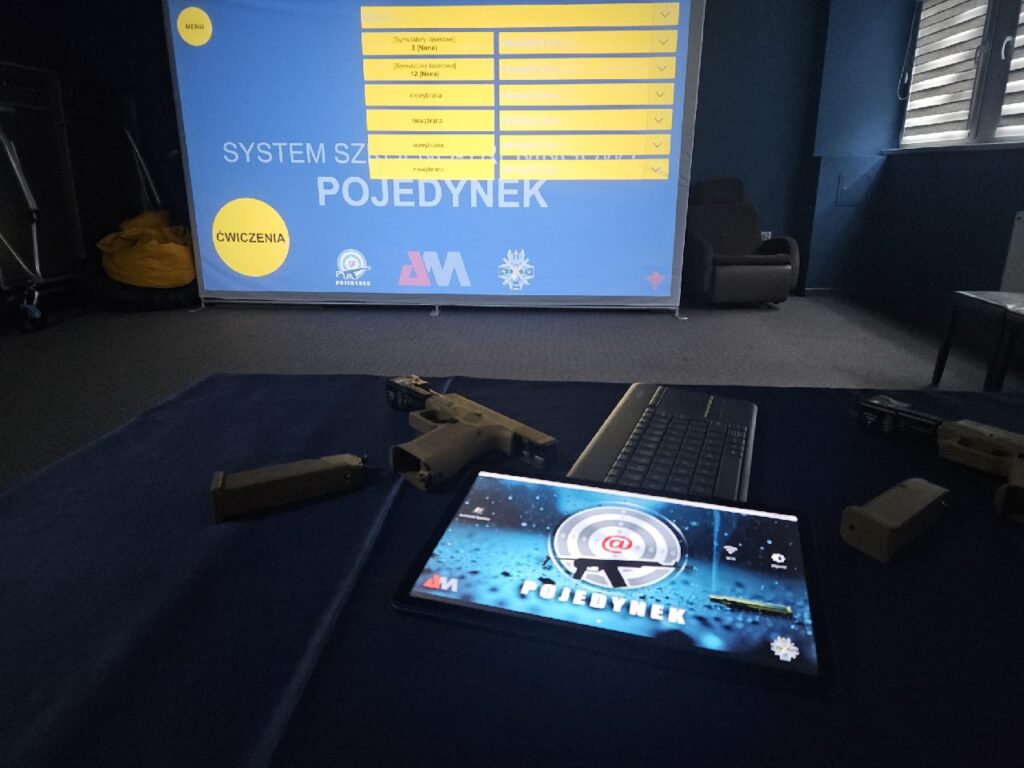

Wyposażenie strzelnicy – w skład wyposażenia wirtualnej strzelnicy POJEDYNEK wchodzą elementy:

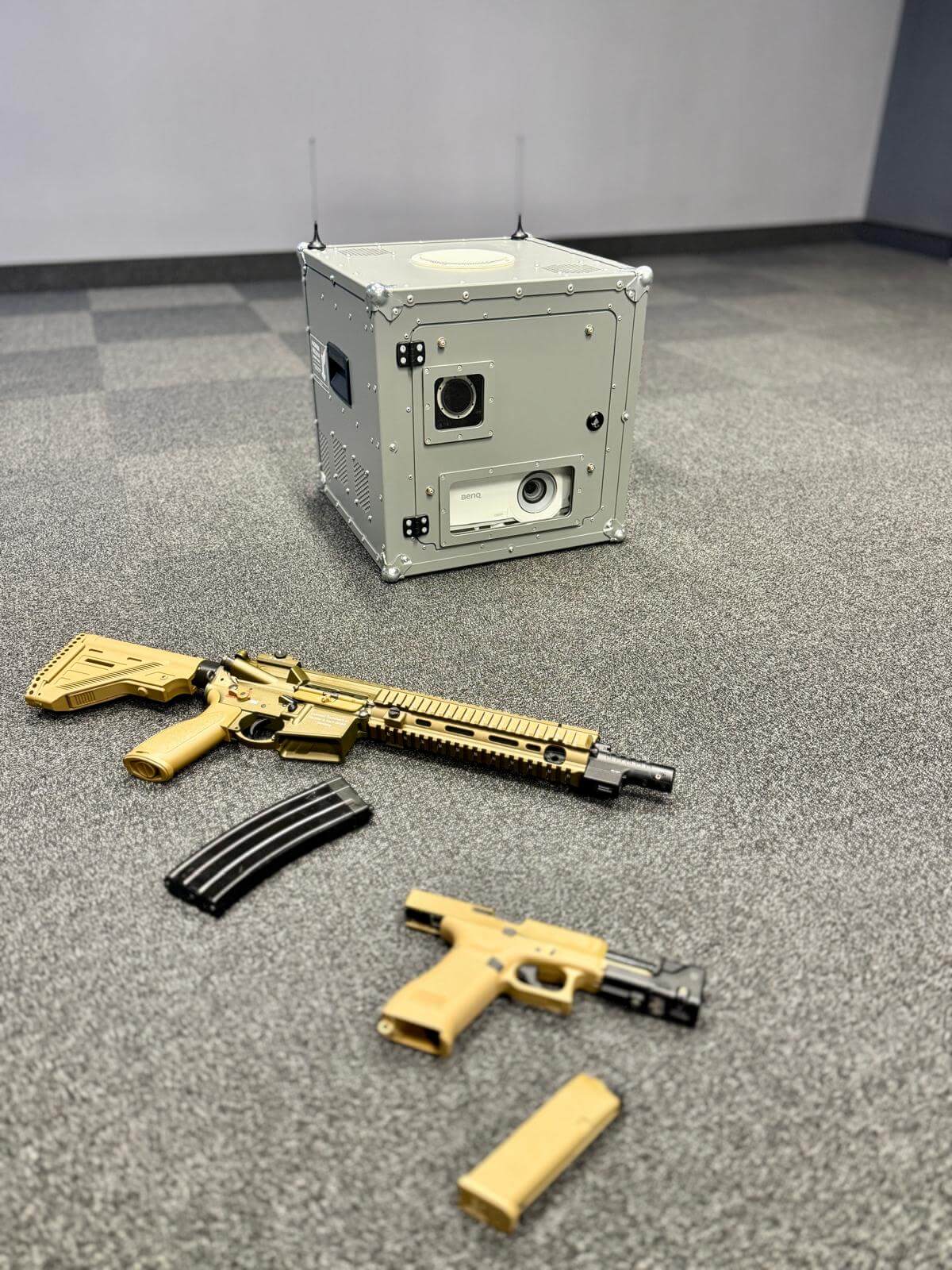

    • Moduł Projekcji (MP)  – 1 kpl., – główne urządzenie systemu będące zintegrowanym, modułem multimedialnym, z jednym kablem zasilającym, zawierający w zintegrowanej obudowie wszystkie podstawowe elementy systemu, jak:

      • zestaw mikrokomputerowy PC,

      • projektor,

      • kamera,

      • głośnik,

      • punkt dostępowy Wi-Fi,

      • punkt dostępowy Bluetooth;

    • Klawiatura bezprzewodowa z gładzikiem – 1 kpl., – podstawowe urządzenie do obsługi systemu;

    • Tablet z ładowarką – 1 kpl., – opcjonalne urządzenie zewnętrzne systemu rozszerzające funkcjonalność obsługi;

    • Drukarka – 1 kpl., – opcjonalne urządzenie zewnętrzne systemu umożliwiające wydrukowanie indywidualnego lub zbiorowego podsumowania ćwiczenia w formie arkusza wyników;

    • Oprogramowanie – 1 kpl.:

      • zainstalowane w w zestawie mikrokomputerowym PC Modulu Projekcji (MP):
        – system operacyjny,
        – specjalistyczne moduły oprogramowania

      •  zainstalowane w tablecie:
        – system operacyjny,
        – specjalistyczna aplikacja;

    • Broń treningowa – symulatory laserowe, na które składają się repliki broni ASG działające w systemie blow-back, zasilane green-gaz, w tym:

      • replika karabinu z dwoma magazynkami oraz bezprzewodowym modułem laserowym – 4 kpl.

      • replika pistoletu z dwoma magazynkami oraz bezprzewodowym modułem laserowym – 4 kpl.

      • ładowarka bezprzewodowego modułu laserowego umożliwiająca podłączenie do 8 szt. modułów – 1 kpl.

      • Informacja: rodzaje broni treningowej, w szczególności rodzaje dostarczanych replik ASG zależne są od indywidualnej specyfikacji dostawy wg. rekomendacji producenta i dostępności na rynku;

      • Informacja: broń treningowa tj. replika ASG, po zamontowaniu na wylocie lufy modułu laserowego i zablokowaniu w magazynkach donośnika nie strzela kulkami;

      • informacja: dla stabilnej pracy urządzenia zalecane jest jednoczesne włączenie i sparowanie z systemem egzemplarzy broni treningowej w liczbie przewidzianej do aktywnego użycia w planowanym ćwiczeniu;

      • Informacja: bezprzewodowy moduł laserowy jest urządzeniem laserowym klasy I co oznacza, że jest on bezpieczny w przewidywalnych warunkach użytkowania;

    • Opakowania transportowe na powyższy sprzęt – 1 kpl. – ilość i rodzaje opakowań zależne od indywidualnej specyfikacji dostawy

    • Pasy nośne do karabinów i kabury do pistoletów – 1 kpl.,

    • Pakiet startowy materiałów eksploatacyjnych – 1 kpl.,

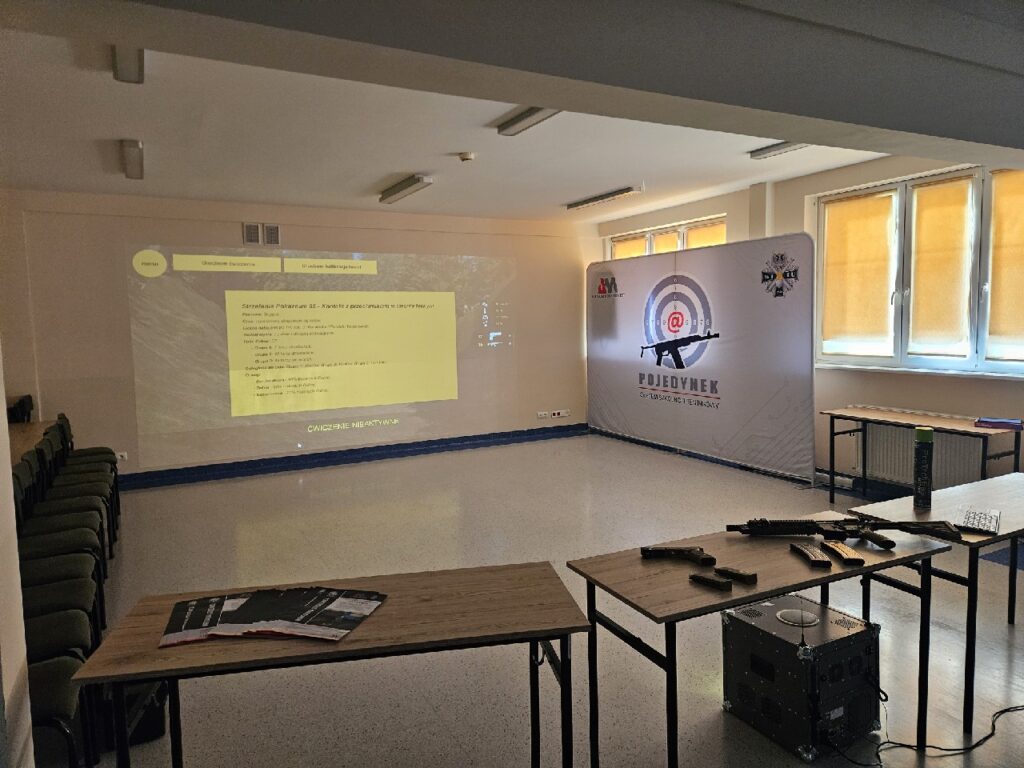

Zalecenia w stosunku do infrastruktury pomieszczenia

System szkolno-treningowy „POJEDYNEK” jest urządzeniem, które może pracować w standardowych salach lekcyjnych lub pomieszczeniach biurowych przy zaciemnieniu okien roletami nie przepuszczającymi światła słonecznego i zasilaniu z typowej sieci elektrycznej 230V / 50Hz / 10 A.

Poniższe wymagania optymalizują przestrzeń pracy multimedialnego symulatora strzeleckiego i stanowią zalecenia w przypadku remontu lub budowy nowych pomieszczeń pod stałe wykorzystanie urządzenia.

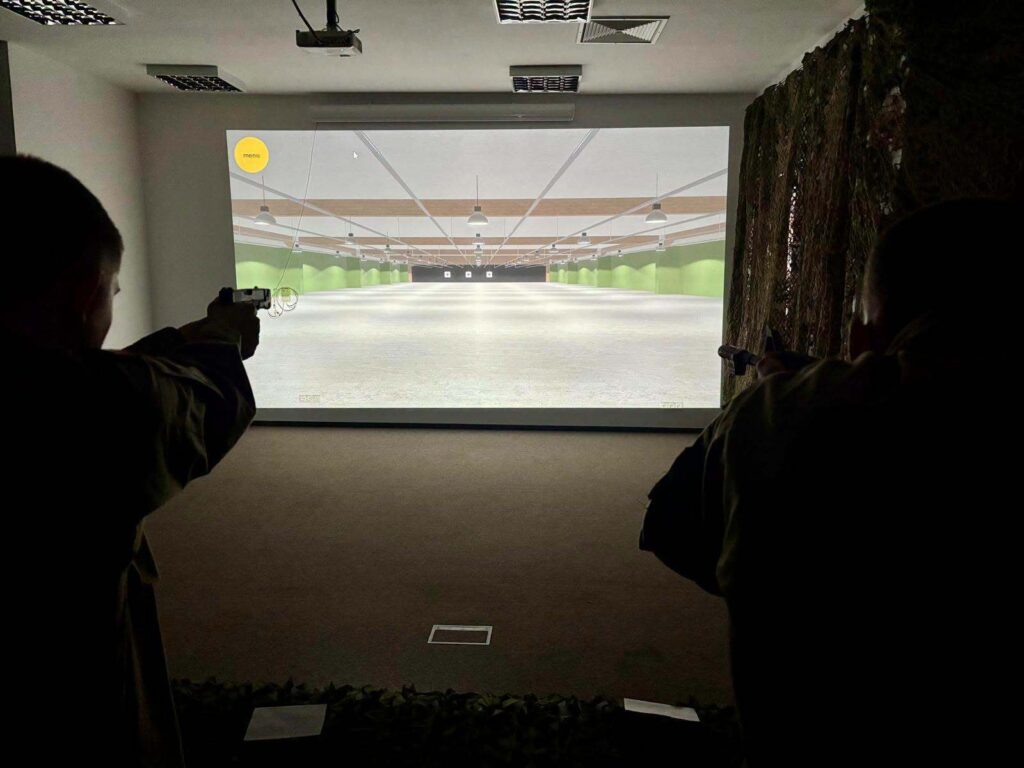

Optymalna przestrzeń zapewniająca właściwą pracę Systemu treningowego „POJEDYNEK” dla 4 osób jednocześnie ćwiczących strzelanie w różnych postawach – obraz szerokości 5 m i wysokości 3.1 m; linia otwarcia ognia 6 m, długość pomieszczenia 8 m:

optymalne pomieszczenie - wymiary

Poprzez skalowanie obrazu istnieje możliwość wykorzystanie urządzenia w pomieszczeniu o mniejszych wymiarach np. – obraz szerokości 3.9 m i wysokości 2.4 m; linia otwarcia ognia 4.5 m, długość pomieszczenia 6,5 m:

pojedynek - rozplanowanie ze skalowaniem

Ekran – rolę ekranu (wymiary jak wyżej) może spełniać gładki fragment ściany pomalowany emulsją w kolorze białym, matowym. Dolna krawędź powierzchni ekranu powinna zaczynać się bezpośrednio od podłogi tj. bez cokołu. Na fragmencie ściany przewidzianej pod ekran nie powinny występować gniazdka, grzejniki i inne elementy konstrukcyjne pomieszczenia;

Zasilanie elektryczne – 230V / 50Hz / 10A na pojedynczy system;

Wentylacja – najlepiej przez wymuszony obieg, ze względu na komfort ćwiczących, szczególnie latem, ze współczynnikiem wymiany powietrza wg. aktualnych przepisów;

Oświetlenie – ogólne wyłączane na czas ćwiczenia. Nad miejscem przewidzianym na stanowiska strzeleckie najlepiej zastosować punktowe oświetlenie z regulowanym natężeniem. Oświetlenie nie powinno być skierowane na ekran;

Pozostałe wymagania dla pomieszczeń:

Ogrzewane – temp. około od 5 do 25°C w czasie ćwiczeń; wilgotność powietrza od 45 do 85% bez kondensacji. Podłoga stabilna (niedopuszczalne drgania przy pracy urządzeń i chodzeniu ludzi) łatwa w utrzymaniu czystości np. pokryta płytkami ceramicznymi lub farbą żywiczną na wylewce betonowej. W części pomiędzy ekranem a linią otwarcia ognia, podłoga powinna mieć kolor matowy ciemny.

W obszarze między ekranem, stanowiskami ogniowymi i bocznymi ścianami do wysokości 3,1 m (górna krawędź ekranu) nie mogą znajdować się elementy konstrukcyjne pomieszczenia i inne przedmioty wiszące lub stojące.

Pozostałe ściany, sufit oraz elementy infrastruktury jak grzejniki, system wentylacji itp. zarówno w sektorze pomiędzy ekranem a stanowiskami ogniowymi jak również w całym pomieszczeniu powinny być pomalowane w kolorze ciemno popielatym / grafitowym matowym.

Niedopuszczalny jest montaż na powierzchni ściany przewidzianej na ekran jakiekolwiek infrastruktury: gniazdek zasilających, kanałów wentylacyjnych, listew przypodłogowych itp.
