"Pojedynek"
Zintegrowany moduł laserowy certyfkowany w klasie 1
„POJEDYNEK” to multimedialny, przenośny strzelecki system szkolno-treningowy opracowany na potrzeby rynku cywilnego, który nie podlega obrotowi koncesyjnemu
- Wirtualna strzelnica „POJEDYNEK” powstała w oparciu o ponad dwudziestoletnie doświadczenie producenta w opracowaniach, produkcji, wdrażaniu i wsparciu technicznym gwarancyjnym oraz pogwarancyjnym multimedialnych systemów szkolno-treningowych na potrzeby Sił Zbrojnych RP.
- Oferowana technologia umożliwia dużą swobodę i bezpieczeństwo korzystania z systemu przez szkoły, organizacje o charakterze pro obronnym, instytucje i firmy cywilne.
- System posiada Deklarację zgodności CE oraz Certyfikat zgodności z wymaganiami Konkursu Ofert MON pn. „Strzelnica w powiecie 2025” oraz spełnia wszystkie wymagania stawiane przez MSiT w zakresie mobilnych strzelnic laserowych dla Programu Olimpia – Programu budowy przyszkolnych hal sportowych.
- System „POJEDYNEK” posiada również scenariusze strzelań olimpijskich z karabinka i pistoletu do olimpijskich tarcz sportowych.
Wersje językowe
System „POJEDYNEK”, poza polską wersją językową, posiada również wersję angielską, niemiecką oraz litewską, co w połączeniu z ogólną charakterystyką systemu, pozwoliło na znalezienie jego nabywców w Austrii oraz na Litwie.
Bezpieczeństwo
System jest bezpieczny dla Użytkownika. W systemie zastosowano bezpieczny laser klasy I (pierwszej) zgodny z normą PN-EN 60825-1:2014, co potwierdziliśmy badaniami w Instytucie Badawczym Wydziału Optoelektroniki Wojskowej Akademii Technicznej.
Strzelnica wirtualna przeznaczona jest do nauki i doskonalenia umiejętności w zakresie:
- bezpiecznego posługiwania się bronią, w tym manualnej jej obsługi
- celowania z wykorzystaniem różnych rodzajów celowników mechanicznych i kolimatorowych o „małych” powiększeniach
- ćwiczeń w obserwacji – wykryciu, rozpoznaniu i identyfikacji celów
- prowadzenia celnego ognia z różnych postaw, na różnych odległościach, w tym do celów ruchomych, ukazujących się, przy zmiennych warunkach oświetleniowych i ograniczonej widoczności
- wspólnego wykonywania zadań strzeleckich o różnym stopniu skomplikowania
W ramach funkcjonalności oprogramowania do prowadzenia ćwiczeń Użytkownik otrzymuje

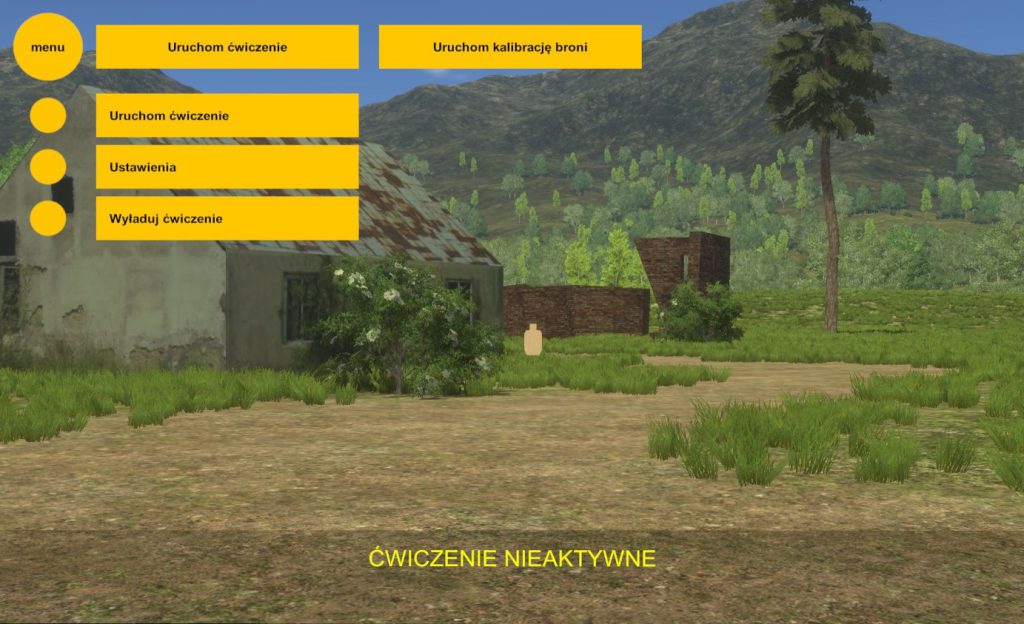

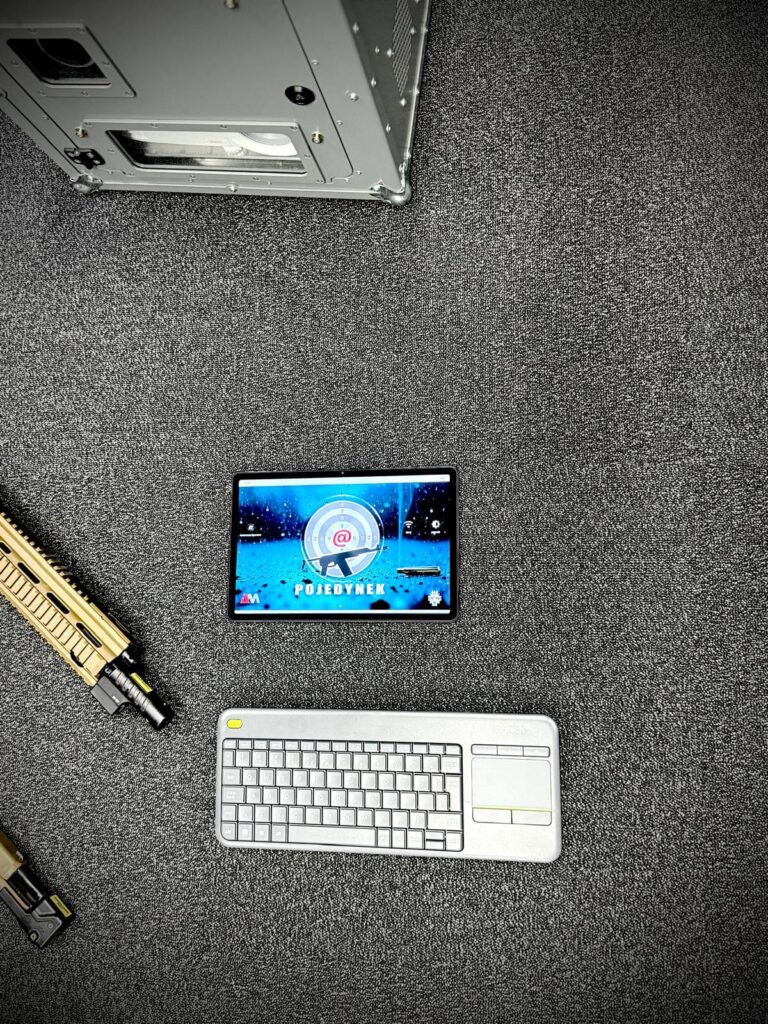

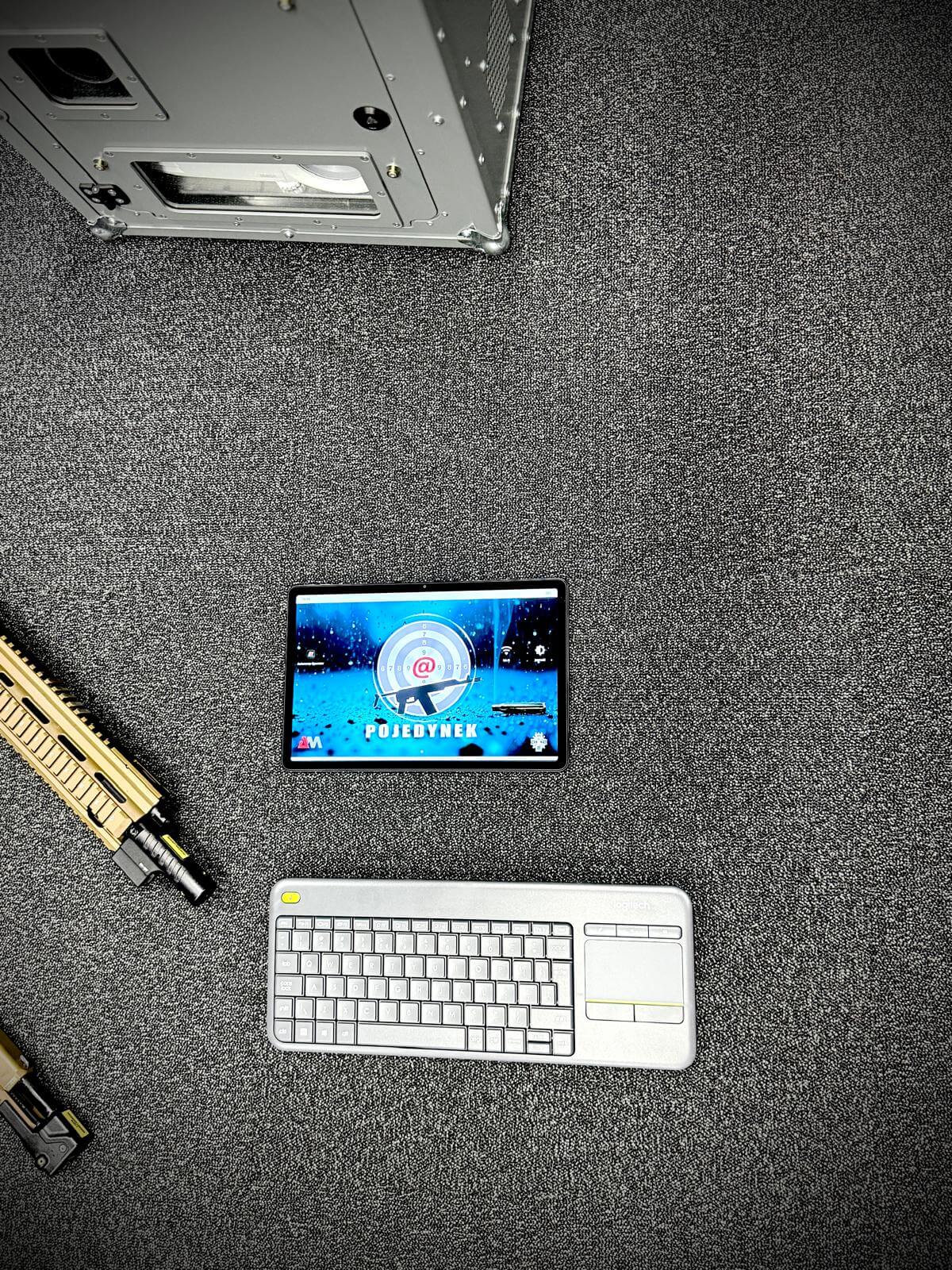

możliwość prostej, intuicyjnej obsługi systemu bezpośrednio z menu ekranowego z wykorzystaniem klawiatury bezprzewodowej i/lub broni treningowej, laserem
możliwość indywidualnego przystrzelenia broni treningowej do przeprowadzenia ćwiczenia.
możliwość prowadzenia treningu indywidualnego jednocześnie dla jednej do sześciu osób, na jednym do sześciu stanowisk strzeleckich.
W ramach ćwiczenia przeprowadzane jest indywidualne podsumowanie i podstawowa analiza wyników ćwiczenia prezentowana w formie drukowanego arkusza wyników;
możliwość prowadzenia treningu zespołowego (jedna do sześciu osób), na wspólnym stanowisku strzeleckim, w ramach zobrazowania ćwiczenia wykreowanego z wykorzystaniem edytora tworzenia ćwiczeń – strzelań
W ramach ćwiczenia przeprowadzane jest zbiorcze podsumowanie i pod-stawowa analiza wyników ćwiczenia prezentowana w formie drukowanego arkusza wyników
możliwość prowadzenia treningu zespołowego (jednej do sześciu osób) na wspólnym stanowisku strzeleckim.
Możliwość wielokrotnego użycia ćwiczeń z zamkniętymi scenariuszami, w ramach ćwiczenia przeprowadzane jest zbiorcze podsumowanie i podstawowa analiza wyników ćwiczenia prezentowana w formie drukowanego arkusza wyników.
edytor tworzenia ćwiczeń – strzelań w oparciu o:
- dwie lokalizacje wirtualnej przestrzeni, tj.:
- otwartą przestrzeń do 50 m,
- otwartą przestrzeń do 150 m;
- możliwość zmiany pory dnia (warunków oświetlenia) w przypadku wybranej otwartej wirtualnej przestrzeni;
- możliwość wyboru ilości stanowisk strzeleckich od 1 do 6;
- możliwość zmiany kąta widzenia wirtualnej przestrzeni zależnie od zakładanej postawy strzeleckiej:
- leżąc,
- klęcząc,
- stojąc;
- możliwość wyboru dla każdego stanowiska strzeleckiego – max. czterech kolejnych wirtualnych celi z zamkniętego katalogu obejmującego:
- tarcze papierowe i kartonowe,
- figury,
- cele metalowe,
- inne cele (np. balony, butelki, puszki);
- możliwość zmiany w przypadku celu:
- odległości na kierunku strzelania,
- przesunięcia z kierunku strzelania – w lewo / w prawo,
- sposobu ekspozycji – podnoszący, obracający, stojący,
- sposobu poruszania – stacjonarny, poruszający się ze stałą prędkością, na stałym odcinku, w lewo, w prawo,
- czas do ekspozycji od startu ćwiczenia / sygnału dźwiękowego,
- ilość trafień do zakończenia ekspozycji / rozpoczęcia kolejnej ekspozycji,
- wprowadzenia zasłony – beczka, murek, worki;
- zapis wykreowanego ćwiczenia pod wybraną nazwą, do wielokrotnego użycia;
edytor ćwiczeń edukacyjnych
możliwość włączenia / wyłączenia bieżącego podglądu celowania i trafień dla wszystkich stanowisk strzeleckich
Cechy wirtualnej strzelnicy laserowej POJEDYNEK

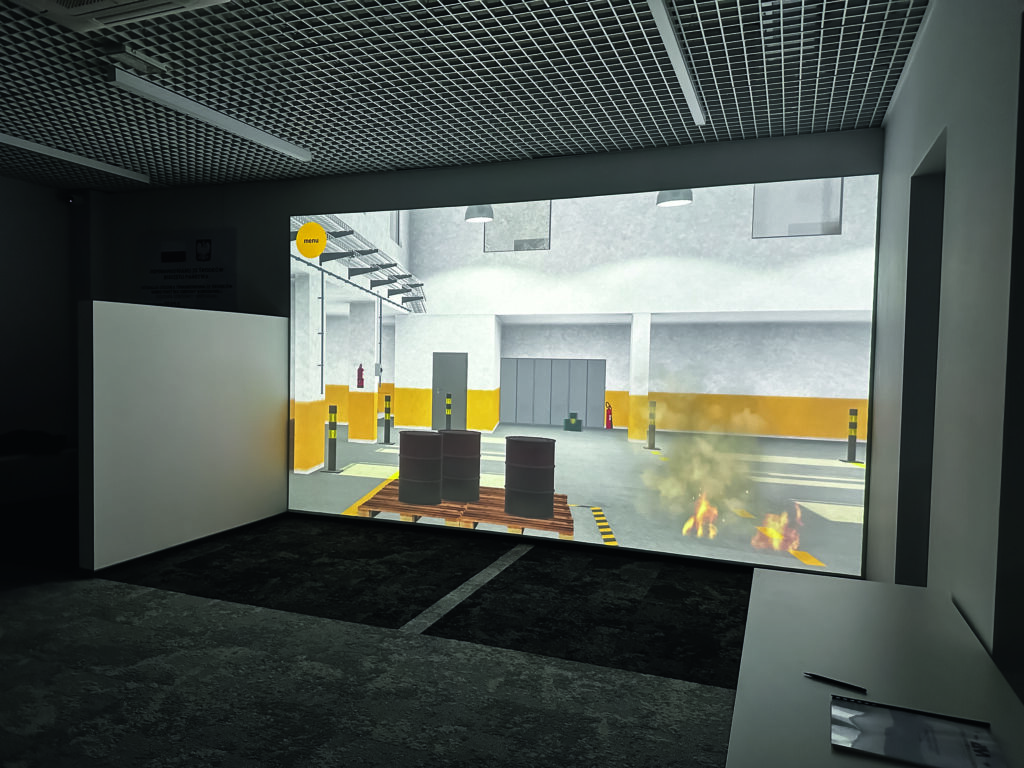

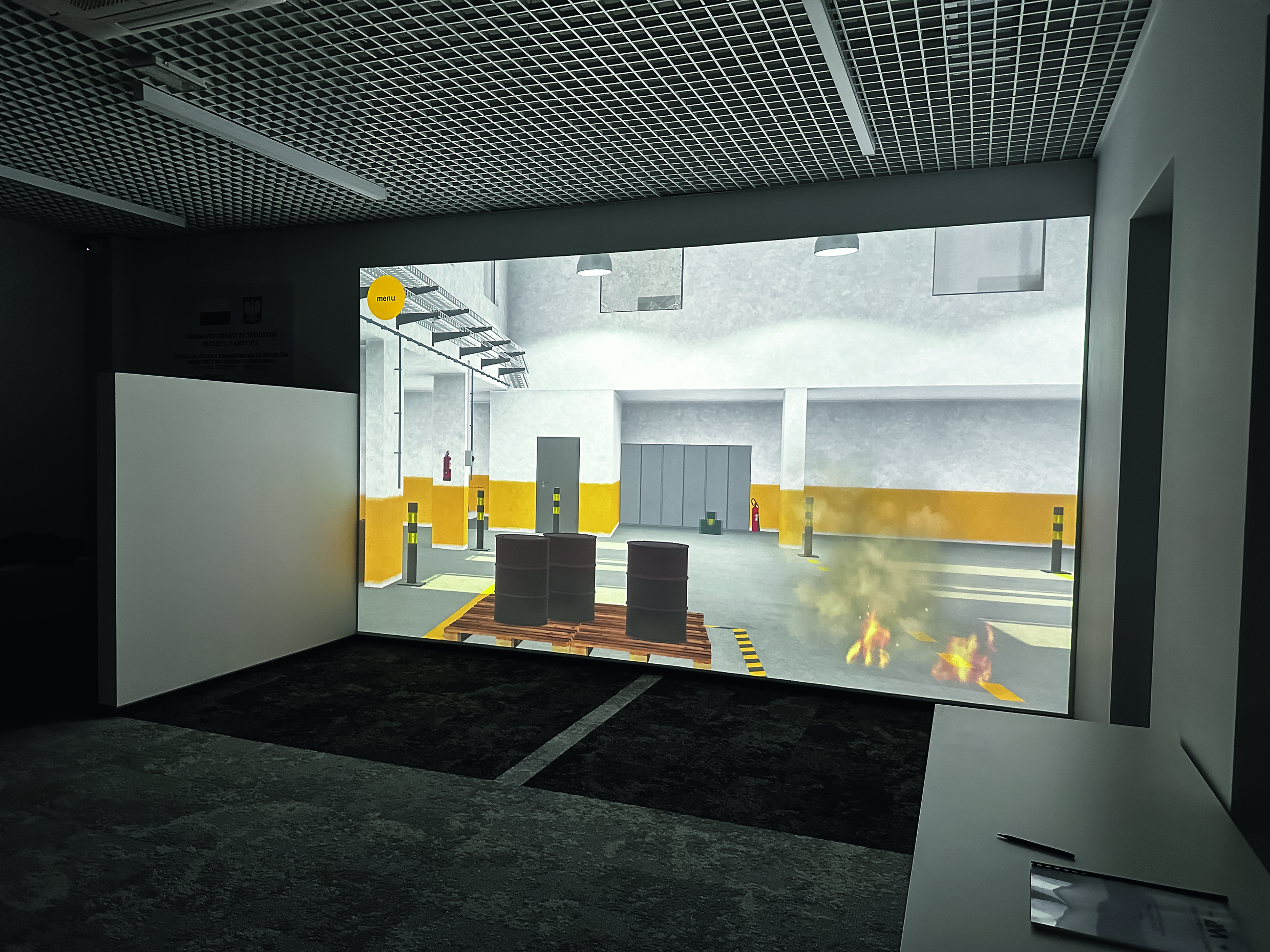

Trening prowadzony jest w oparciu o obraz animacji komputerowej, tworzony na bazie wirtualnej przestrzeni 3D, wyświetlany na ekranie w postaci płaskiego obrazu.
Dzięki takiemu rozwiązaniu system posiada szerokie możliwości „kształtowania” wirtualnej rzeczywistości ze zmianą pory dnia, warunków oświetleniowych, ukształtowania powierzchni, roślinności, obiektów terenowych, sprzętu oraz wpływania na przebieg zdarzeń. W oparciu o te zmienne użytkownik, zależnie od specyfikacji indywidualnej dostawy otrzymuje edytor tworzenia ćwiczeń – strzelań i ćwiczeń „ sytuacyjnych” z przebiegiem zdarzeń w oparciu o zamknięte scenariusze.
Zasada działania systemu opiera się na obserwacji ekranu przez kamerę i detekcji miejsca odbicia światła lasera wyemitowanego z modułu zamontowanego na broni treningowej.
Analiza obrazu z kamery przeprowadzana jest przez odpowiednie moduły oprogramowania. Każde zarejestrowane przez kamerę trafienie w ekran rozpoczyna proces obliczania krzywej balistycznej lotu wirtualnego pocisku (zależnie od rodzaju broni i amunicji) oraz wygenerowanie jej w przestrzeni 3D, a następnie porównanie z celami 3D. Trafienia celu lub nietrafienie (uderzenie wirtualnego pocisku w ziemię) obrazowane są odpowiednio na ekranie.
System posiada następujące właściwości i funkcjonalności
- zasilany jest z sieci elektrycznej 230V, graficzny interfejs użytkownika w języku polskim, automatyczną kalibrację obrazu, zapewnia właściwe widzenie kątowe obiektów umieszczonych na wirtualnych odległościach prowadzenia ognia niezależnie od wielkości wyświetlanego obrazu i umieszczenia w stosunku do niego stanowiska strzeleckiego, zapewnia łatwość przystosowania urządzenia do pracy w przypadku potrzeby doraźnego wykorzystania w innych pomieszczeniach, w tym zmiennych warunkach oświetlenia
- możliwość rozbudowy urządzenia o kolejne moduły poprzez łączenie np. za pomocą sieci LAN, w celu rozszerzenia funkcjonalności szkoleniowej wirtualnej strzelnicy
- system posiada wyposażenie i oprogramowanie do zautomatyzowanego, sieciowego zorganizowania strzelań ( zawodów, rozgrywek strzeleckich) w ramach współzawodnictwa między wszystkim użytkownikami systemu „POJEDYNEK” w różnych lokalizacjach
- umożliwia prowadzenie szkolenia strzeleckiego i wykonywanie zadań strzeleckich o różnym stopniu skomplikowania, w postawach: leżąc, klęcząc, stojąc jednocześnie dla 6 uczestników szkolenia z wykorzystaniem różnych rodzajów broni w tym samym czasie np. sześciu ćwiczących strzelających jednocześnie z karabinu i/lub pistoletu z rozróżnialnością osób i poszczególnych egzemplarzy broni jak również z identyfikacją, który z celów został trafiony przez danego uczestnika szkolenia
- umożliwia prowadzenie strzelań w postaci statycznych i dynamicznych treningów dla ćwiczących o różnym stopniu zaawansowania od ćwiczeń w obserwacji, przez strzelania na celność i skupienie do wykonywania zadań strzeleckich o różnym stopniu skomplikowania
- system jest wyposażony w bezprzewodowe, laserowe symulatory (repliki) broni (typ i model broni będącej na wyposażeniu jednostek wojskowych SZ RP (wojsk operacyjnych i wojsk obrony terytorialnej) – czterech karabinków i czterech pistoletów, z funkcją wyzwalania strzału
- symulowanie strzału cechuje: realistyczna obsługa manualna symulatora (repliki) oraz działanie mechanizmów broni, imitacja odgłosu strzału i zjawisko odrzutu ( blowback ), a także jednoznacznie rozpoznawalne przez system informatyczny zarówno strzały pojedyncze jak i seryjne
- możliwość stosowania pasów nośnych i kabur do wykorzystywanych symulatorów broni (replik)
- umożliwia wirtualne strzelania na różne odległości z uwzględnieniem balistyki toru lotu pocisku odpowiadającego rodzajowi broni i rodzajowi amunicji umożliwiające realne korzystanie z celowników mechanicznych oraz z celowników kolimatorowych i/lub holograficznych, wymuszające uwzględnienie poprawek przy zmianie odległości prowadzenia ognia i strzelaniu do celów ruchomych
- umożliwia kontrolę prowadzenia strzelań w celu wyrobienia nawyków poprawnego i bezpiecznego zachowania ćwiczących
- umożliwia indywidualne przystrzeliwanie przez strzelca, bezpośrednio przed ćwiczeniem, każdego egzemplarza symulatora (repliki) broni, z których będzie korzystał, procedura przystrzeliwania jest wprowadzona automatycznie wraz z poprawkami uwzględniające, dla zastosowanych typów celowników i ich nastaw, standardowe odległości przystrzelania broni oraz indywidualne właściwości strzelającego np. jego wzroku
- posiada ćwiczenia ze scenariuszami o różnym stopniu trudności, w tym możliwości zmiany warunków strzelania, w oparciu o wirtualną przestrzeń strzelnicy / placu ćwiczeń / otwartych przestrzeni, a także ćwiczenia sytuacyjne realizowane w oparciu o otwarte przestrzenie np. tereny zielone, tereny miejskie
- umożliwia opcjonalne uzupełnianie zestawu ćwiczeń o inne scenariusze przygotowane na bazie wirtualnych przestrzeni, które cechuje zróżnicowanie ukształtowania terenu, poszycia, roślinność, zastosowanie obiektów terenowych, umożliwia dobór w tworzonych ćwiczeniach pory dnia i nocy, warunków oświetleniowych (światło sztuczne, naturalne), warunków atmosferycznych (deszcz, śnieg, mgła) oraz umożliwia wprowadzanie w tworzonych ćwiczeniach efektów specjalnych takich jak ogień, dym, dźwięki otoczenia
- zapewnia zobrazowanie w czasie rzeczywistym wyniku strzelania, podsumowanie / analiza efektu strzelania i archiwizacje wyników szkolenia oraz zarządzanie treningiem strzeleckim w trybie instruktora; posiada możliwość odtworzenia przebiegu strzelania w celu omówienia popełnionych błędów
- posiada wgrane scenariusze edukacyjne wraz z edytorem scenariuszy edukacyjnych, wymagających od strzelającego podejmowania decyzji dotyczących wyboru celu wg przyjętych w ćwiczeniu kryteriów

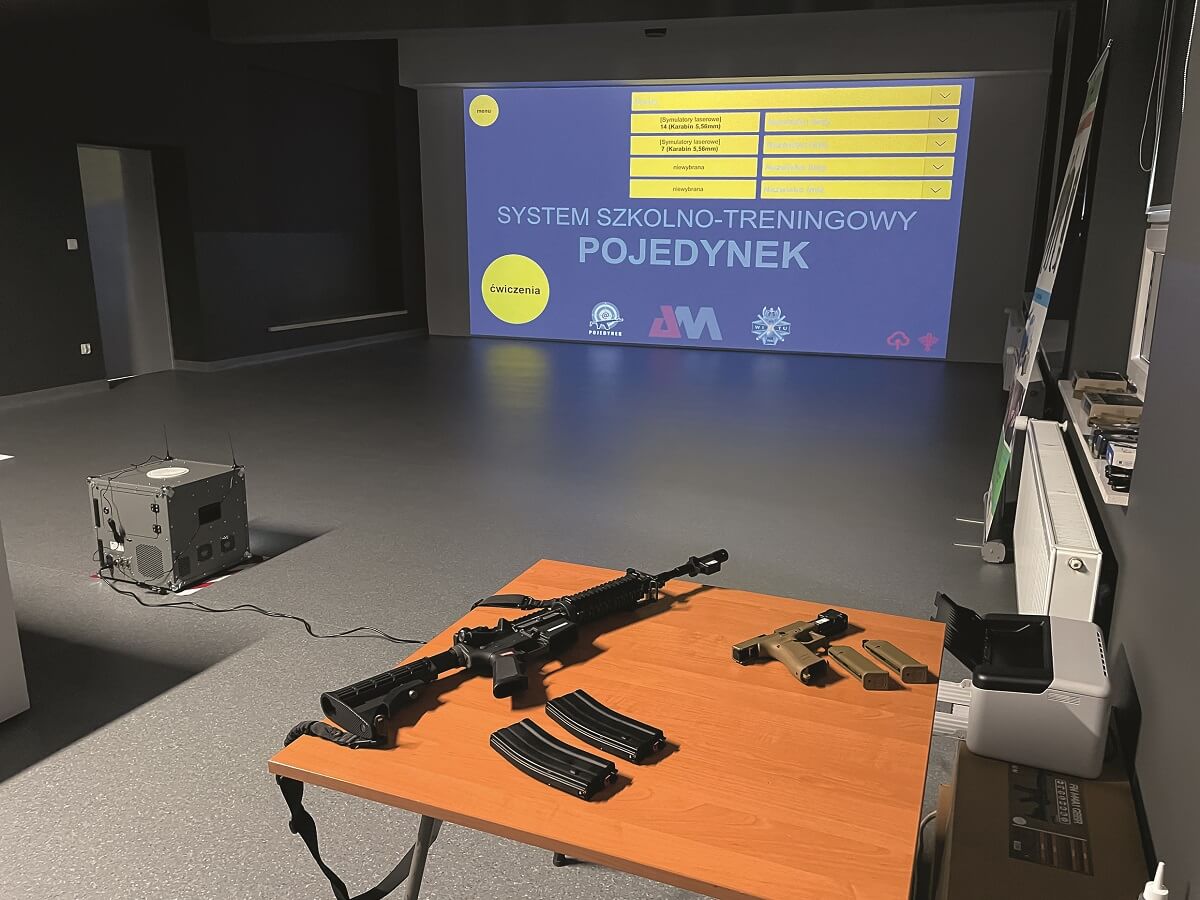

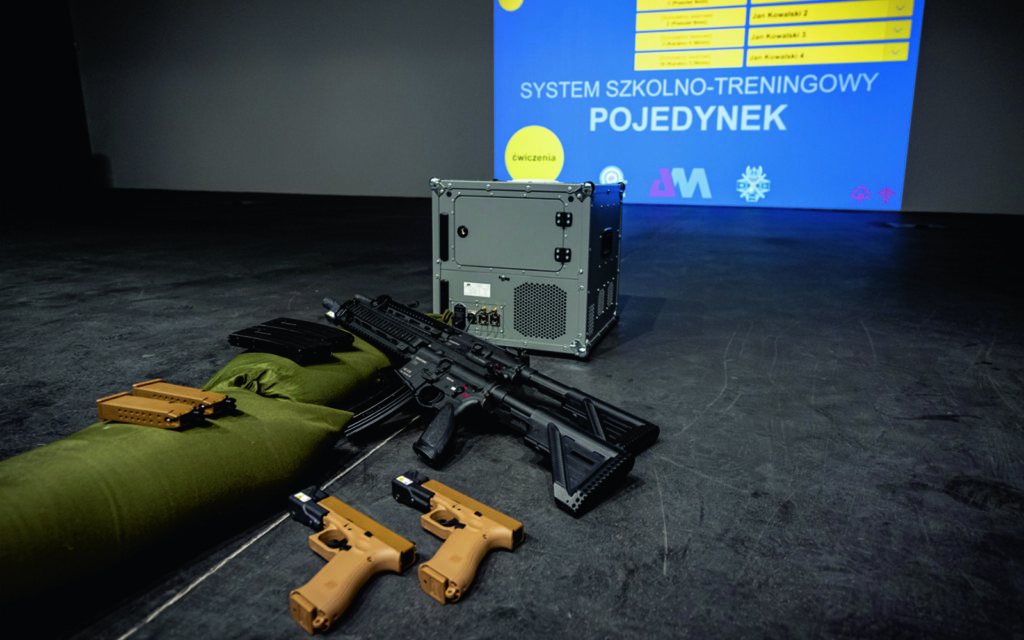

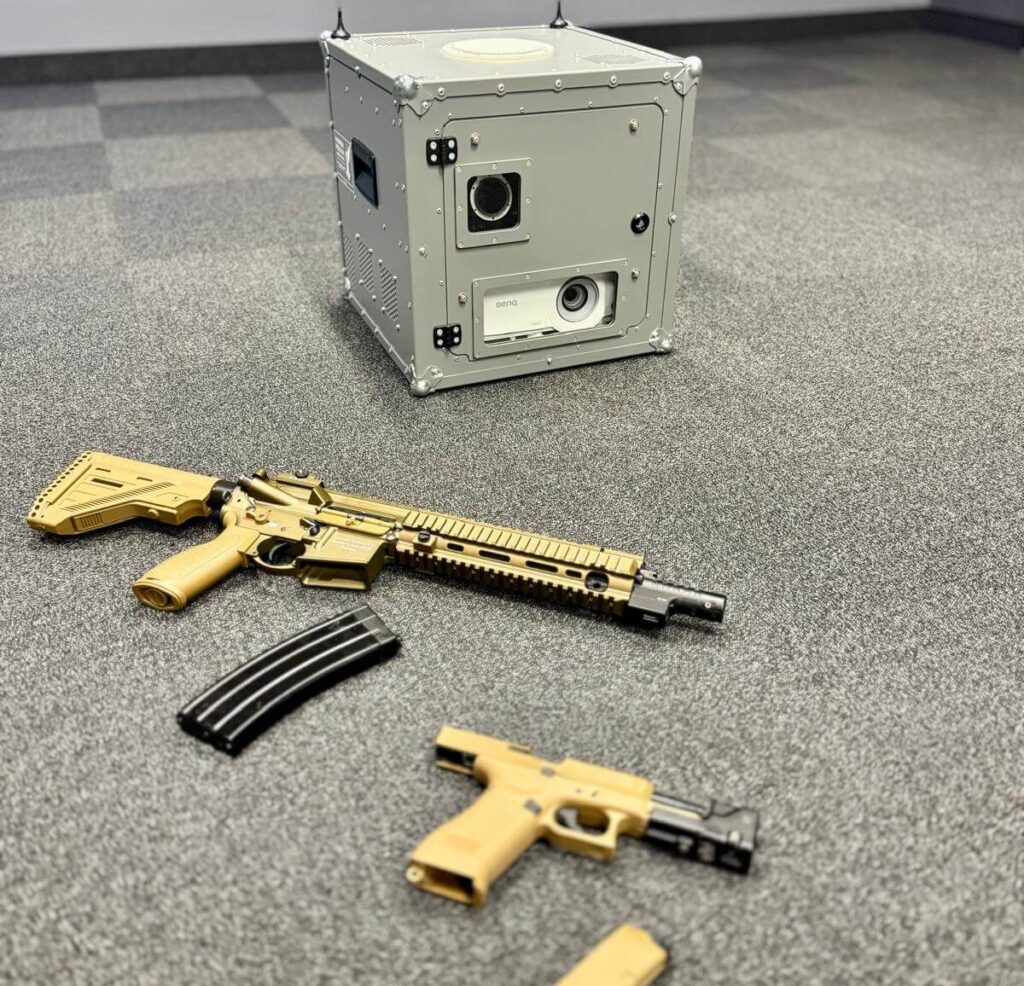

W skład wyposażenia wirtualnej strzelnicy wchodzą
Broń treningowa

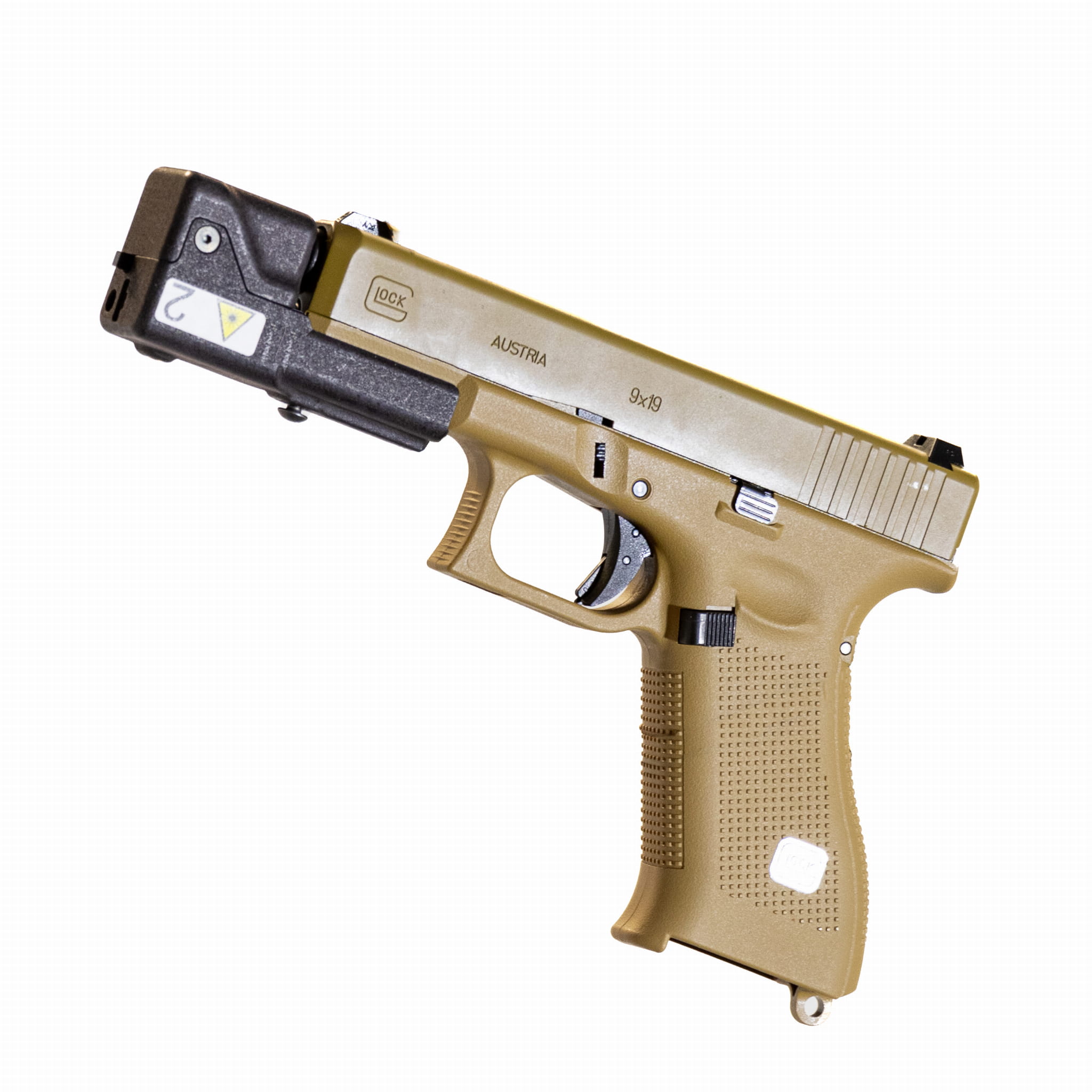

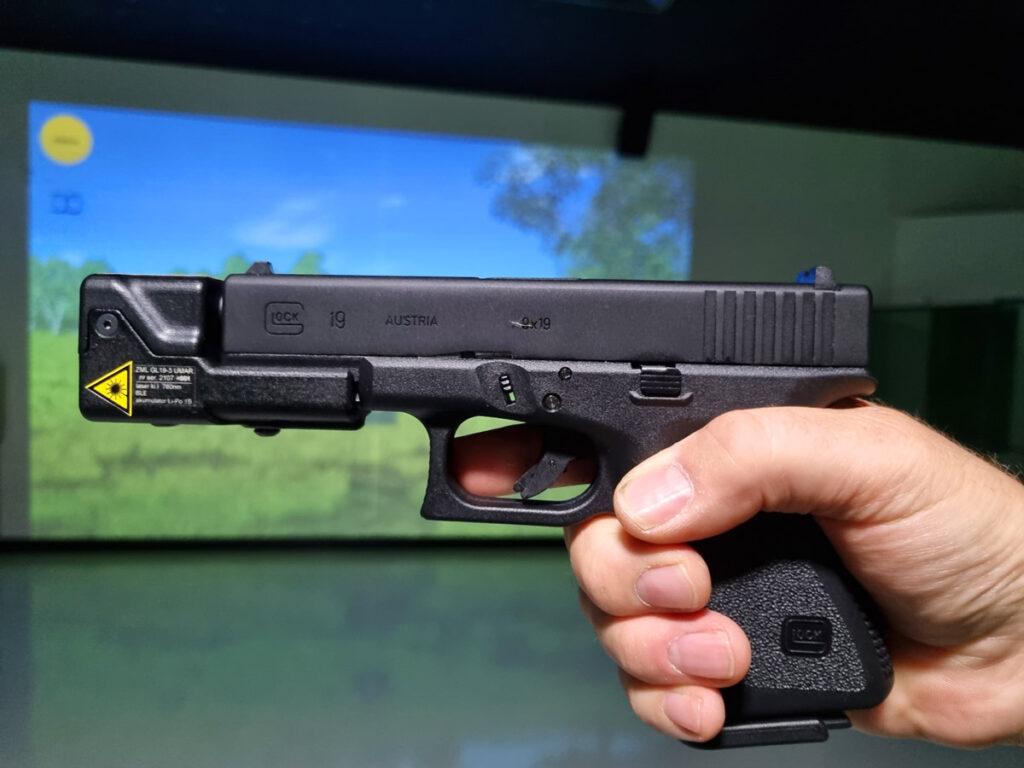

symulatory laserowe, na które składają się repliki broni ASG działające w systemie blowback, zasilane green gas, w tym:
- replika karabinu z dwoma magazynkami – 4 kpl
- replika pistoletu z dwoma magazynkami – 4 kpl
- bezprzewodowe moduły laserowe (urządzenia laserowe kl.I ) dedykowane do rodzajów replik ASG: do pistoletu – 4 szt oraz do karabinka – 4 szt
- ładowarka bezprzewodowego modułu laserowego umożliwiająca podłączenie do 8 szt. modułów – 1 kpl
Informacja
- rodzaje broni treningowej, w szczególności rodzaje dostarczanych replik ASG zależne są od indywidualnej specyfikacji dostawy wg. rekomendacji producenta i dostępności na rynku;
- broń treningowa tj. replika ASG, po zamontowaniu na wylocie lufy modułu laserowego i zablokowaniu w magazynkach donośnika nie strzela kulkami;
- dla stabilnej pracy urządzenia zalecane jest jednoczesne włączenie i sparowanie z systemem egzemplarzy broni treningowej w liczbie przewidzianej do aktywnego użycia w planowanym ćwiczeniu;
- bezprzewodowy moduł laserowy jest urządzeniem laserowym klasy I co oznacza, że jest on bezpieczny w przewidywalnych warunkach użytkowania.
Przykładowe wyposażenie dodatkowe
- Tablica informacyjna o dofinansowaniu strzelnicy ze środków MON zgodna z „Wytycznymi w zakresie wypełniania obowiązków informacyjnych”.
- Szafa metalowa do przechowywania elementów strzelnicy.
- Mata strzelecka (wojskowy materac polowy) do strzelania w pozycji leżącej.
- Poduszka (podpórka) strzelecka w postaci worków wykonanych z wytrzymałego materiału do wypełnienia.
- Siatka maskująca o wymiarach 4 x 5 m.
- Worek fortyfikacyjny: kolor khaki, wymiary 800×325 mm.
- Komplet plakatów poglądowych dotyczących szkolenia strzeleckiego i systemu „POJEDYNEK”.
- Ekran projekcyjny format panoramiczny 16:10 / 16:9.
- Pojemniki z gazem do napędzania replik ASG (Green Gas) poj. 1000ml.
- Replika broni HK416.
- Replika broni Glock 19X.
- Celownik kolimatorowy do broni długiej.
Zalecenia w stosunku do infrastruktury pomieszczenia

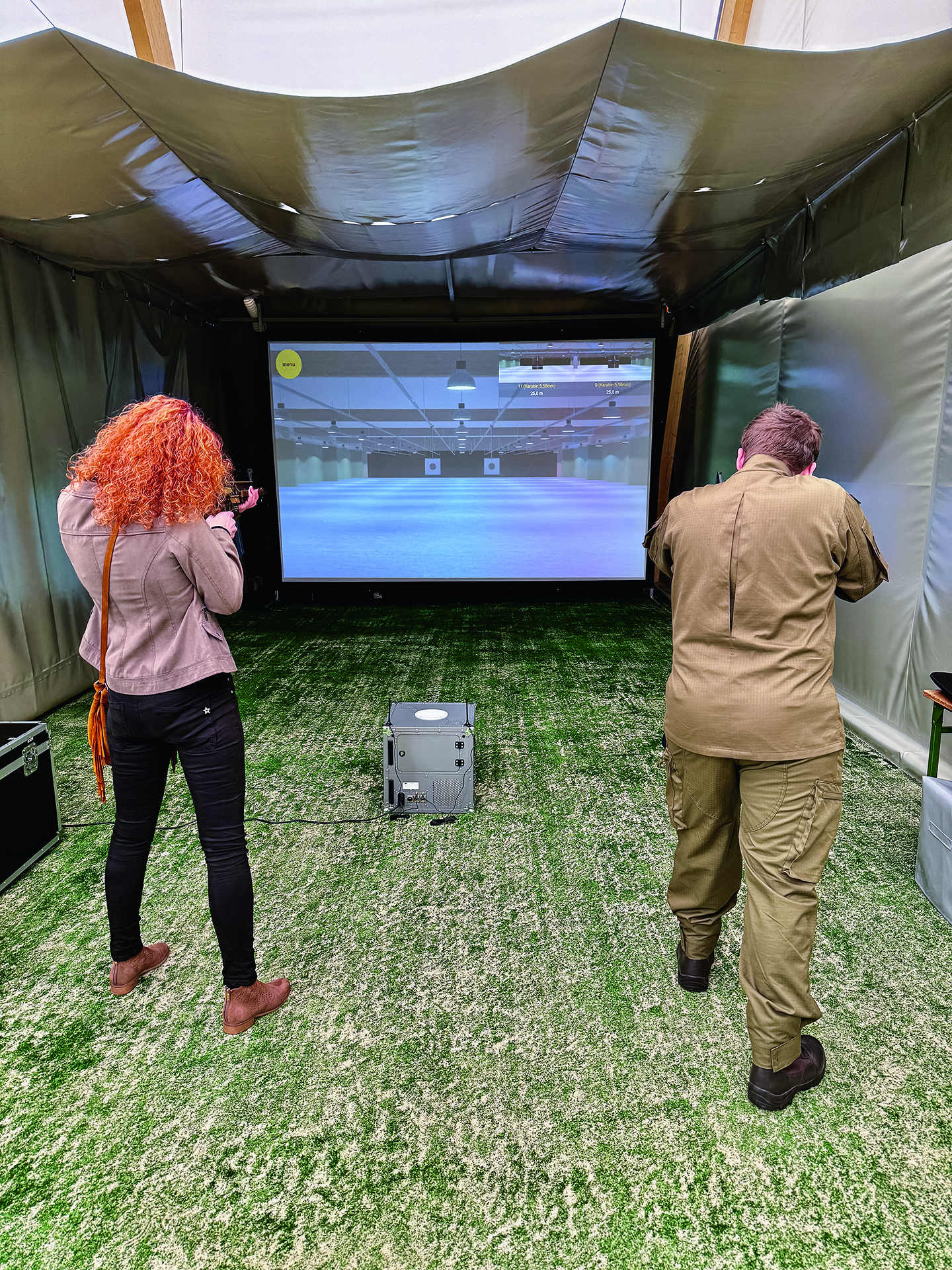

System szkolno-treningowy „POJEDYNEK” jest urządzeniem, które może pracować w standardowych salach lekcyjnych lub pomieszczeniach biurowych przy zaciemnieniu okien roletami nie przepuszczającymi światła słonecznego i zasilaniu z typowej sieci elektrycznej 230V / 50Hz / 10 A.
Poniższe wymagania optymalizują przestrzeń pracy multimedialnego symulatora strzeleckiego i stanowią zalecenia w przypadku remontu lub budowy nowych pomieszczeń pod stałe wykorzystanie urządzenia:
Optymalna przestrzeń
Przestrzeń zapewniająca właściwą pracę systemu treningowego „POJEDYNEK” dla 6 osób jednocześnie ćwiczących strzelanie w różnych postawach – obraz szerokości 5 m i wysokości 3.1 m; linia otwarcia ognia 6 m

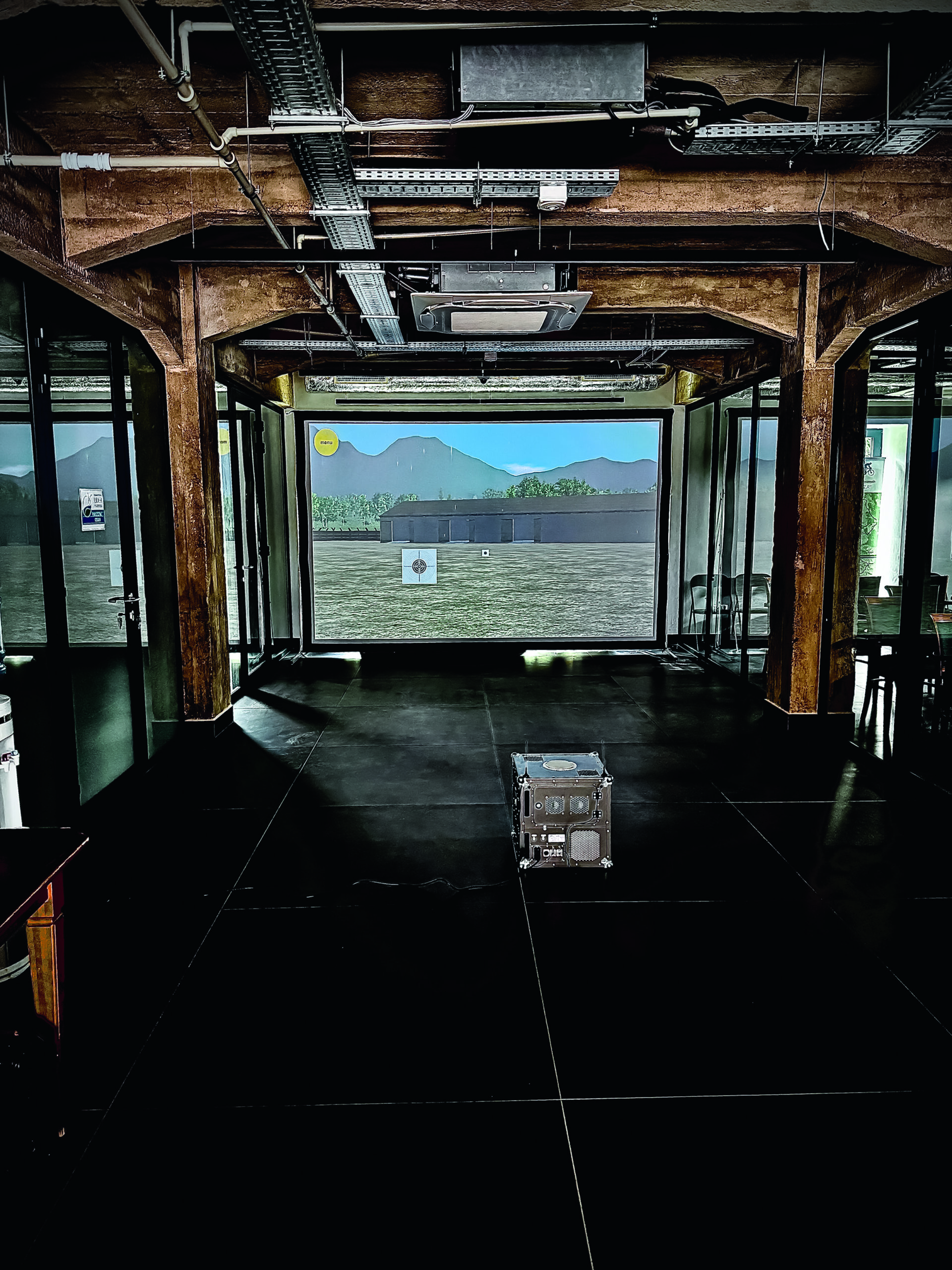

Poprzez skalowanie obrazu istnieje możliwość wykorzystanie urządzenia w pomieszczeniu o mniejszych wymiarach np. – obraz szerokości 3.9 m i wysokości 2.4 m; linia otwarcia ognia 4.5 m
Ekran
rolę ekranu (wymiary jak wyżej) może spełniać gładki fragment ściany pomalowany emulsją w kolorze białym, matowym. Dolna krawędź powierzchni ekranu powinna zaczynać się bezpośrednio od podłogi tj. bez cokołu. Na fragmencie ściany przewidzianej pod ekran nie powinny występować gniazdka, grzejniki i inne elementy konstrukcyjne pomieszczenia
Zasilanie elektryczne
230V / 50Hz / 10A na pojedynczy system
Wentylacja
najlepiej przez wymuszony obieg, ze względu na komfort ćwiczących, szczególnie latem, ze współczynnikiem wymiany powietrza wg. aktualnych przepisów
Oświetlenie
ogólne, wyłączane na czas ćwiczenia. Nad miejscem przewidzianym na stanowiska strzeleckie najlepiej zastosować punktowe oświetlenie z regulowanym natężeniem. Oświetlenie nie powinno być skierowane na ekran
Pozostałe wymagania dla pomieszczeń
Ogrzewanie – temp. około od 5 do 25 stopni C w czasie ćwiczeń; wilgotność powietrza od 45 do 85% bez kondensacji.
Podłoga stabilna (niedopuszczalne drgania powstałe przy pracy urządzeń i związane z przemieszczaniem się ludzi) łatwa w utrzymaniu czystości np. pokryta płytkami ceramicznymi lub farbą żywiczną na wylewce betonowej. W części pomiędzy ekranem a linią otwarcia ognia, podłoga powinna mieć kolor matowy ciemny.
W obszarze między ekranem, stanowiskami ogniowymi i bocznymi ścianami do wysokości 3,1 m (górna krawędź ekranu) nie mogą znajdować się elementy konstrukcyjne pomieszczenia i inne przedmioty wiszące lub stojące.
Pozostałe ściany, sufit oraz elementy infrastruktury jak grzejniki, system wentylacji itp. zarówno w sektorze pomiędzy ekranem a stanowiskami ogniowymi jak również w całym pomieszczeniu powinny być pomalowane w kolorze ciemno popielatym / grafitowym matowym.
Niedopuszczalny jest montaż na powierzchni ściany przewidzianej na ekran jakiekolwiek infrastruktury: gniazdka zasilające, kanały wentylacyjne listwy przypodłogowe itp.
